產品說明

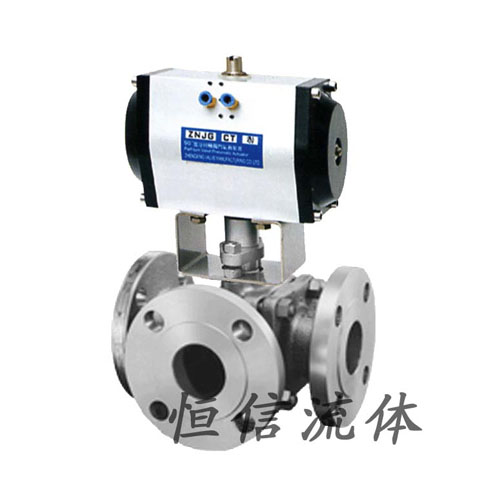

一、氣動三通球閥 用途及特點

1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。

2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。

3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。

4，維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。

5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或 混合流體。

二、氣動三通球閥 介質流向原理

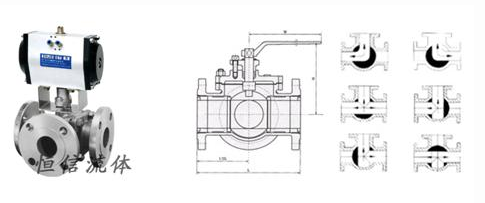

三通球閥分L型和T型，介質流通方向見下圖。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

三、氣動三通球閥 執(zhí)行標準

I 設計和制造：GB／T12237-1989； APl608。

2．檢驗和試驗：GB／T13927-1992； APl 598。

3 法蘭連接：JB／T79]一2-1994； ASME／ANSI B165。

4 結構長度：JD-2002

四、氣動三通球閥 試驗壓力

五、氣動三通球閥 使用范圍

主要外形尺寸:
