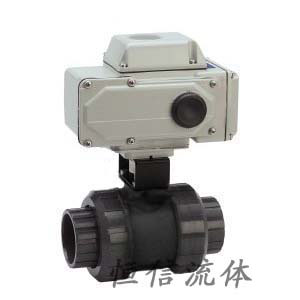

電動塑料球閥
詳情介紹
產品說明
閥門特性
工作溫度: 0℃ 至 +60℃
工作壓力：見圖
流體范圍: 食品工業、石化和與聚氯乙烯相匹配的各種流體。
連接: 內螺紋 DIN/ISO228/1; 焊接 ISO727 UNI7442/75

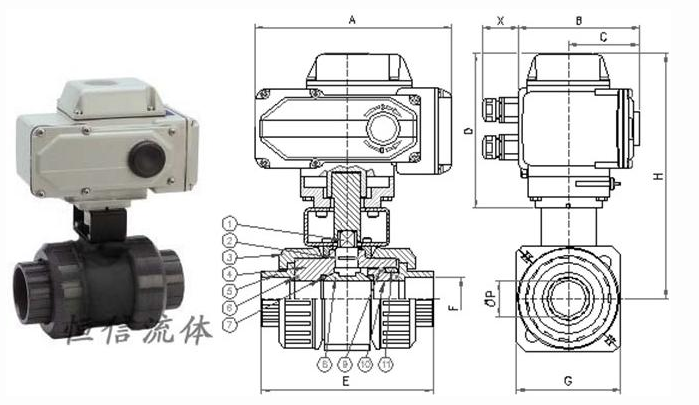

| 閥門材料 | |
| 1) 軸 Shaft | 聚氯乙烯 PVC |
| 2) O環 O-Ring | 三元乙丙橡膠 EPDM |
| 3) 環型螺母 Ring nut | 聚氯乙烯 PVC |
| 4) 閥體 Body | 聚氯乙烯 PVC |
| 5) 端口 End | 聚氯乙烯 PVC |
| 6) O環 O-Ring | 三元乙丙橡膠 EPDM |
| 7) 球體密封 Ball sealing | 聚四氟乙烯 P.T.F.E. |
| 8) 球體 Ball | 聚氯乙烯 PVC |
| 9) O環 O-Ring | 三元乙丙橡膠 EPDM |
| 10) 球體密封支架 Ball sealing support | 聚氯乙烯 PVC |
| 11) 環 Ring | 聚氯乙烯 PVC |
| 尺寸表 | |||||||||
| "螺紋"訂貨號 | M61116F03 | M61116F04 | M61116F05 | M61116F06 | M61116F07 | M61116F08 | M61116F09 | M61116F10 | |
| “焊接”訂貨號 | M61316F83 | M61316F84 | M61316F85 | M61316F86 | M61316F87 | M61316F88 | M61316F89 | M61316F90 | |
| DN | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
| 內螺紋尺寸 | mm. | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 |
| 焊接管 | mm. | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 |
| 通徑 | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
| A | mm. | 207,5 | 207,5 | 207,5 | 207,5 | 207,5 | 207,5 | 207,5 | 207,5 |
| B | mm. | 122,5 | 122,5 | 122,5 | 122,5 | 122,5 | 122,5 | 122,5 | 122,5 |
| C | mm. | 68 | 68 | 68 | 68 | 68 | 68 | 68 | 68 |
| D | mm. | 163,5 | 163,5 | 163,5 | 163,5 | 163,5 | 163,5 | 163,5 | 163,5 |
| X | mm. | 44 | 44 | 44 | 44 | 44 | 44 | 44 | 44 |
| E "filetta至" | mm. | 103 | 112 | 122 | 130 | 152 | 157 | 187 | 236 |
| E "DAincollare" | mm. | 103 | 103 | 115 | 127 | 145 | 164 | 199 | 235 |
| G | mm. | 63 | 63 | 73 | 90 | 104 | 112 | 135 | 154 |
| H | mm. | 225,5 | 225,5 | 230,5 | 239 | 246 | 250 | 271,5 | 322,5 |
| T. of cycle 50/60 Hz | s. | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 | 15 / 12,5 |
| 重量 | Kg. | 5,6 | 5,7 | 5,8 | 6 | 6,3 | 6,5 | 7,3 | 7,8 |
